柱上真空斷路器

戶外柱上開關概述
ZW8-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

戶外柱上開關使用環境條件
1周圍空氣溫度±40℃以內；
2海拔不超過2000m；
3相對濕度：日平均不大于95%，月平均不大于90%；
4風壓不超過700Pa（相當于風速34m/s）;
5空氣污穢和度按GB5582規定為Ⅳ級；
6地震強度不超過8度。

戶外柱上開關主要技術參數

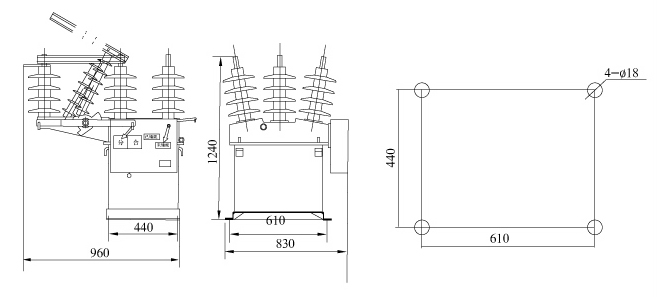

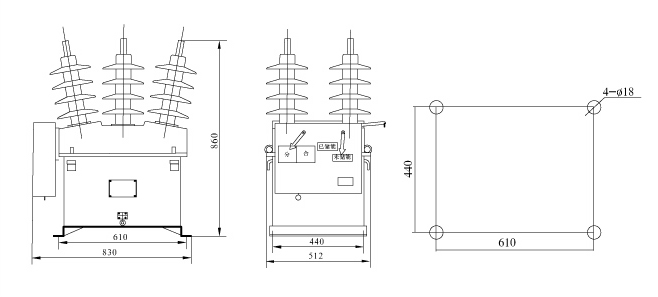

序號	名稱	單位	數據
1	額定電壓	kV	12
2	最高工作電壓	kV	12
3	額定電流	A	630
4	額定短路開斷電流	kA	20
5	額定短路關合電流（峰值）	kA	50
6	1min工頻耐受（干式）	kV	42
7	雷電沖擊耐受（峰值）	kV	75
8	額定操作順序		分-0.3s-合分-180s-合分
9	額定短路開斷電流開斷次數	次	30
10	操作機構額定合閘電壓	V	AC、220
11	操作機構額定分閘電壓	V	AC、220
12	觸頭開距	mm	11±1
13	超行程	mm
14	平均分閘速度	m/s	1.0±0.2
15	平均合閘速度	m/s	0.65±0.15
16	觸頭合閘彈跳時間	ms	≤2
17	三相分閘不同期性	ms	≤2
18	合閘時間（電操作）	s	≤0.1
19	分閘時間	s	0.03≤t≤0.05
20	機械壽命	次	10000
21	每相回路直流電阻	μΩ	≤200
22	動靜觸頭允許磨損厚度	mm	3
23	重量	kg	150
